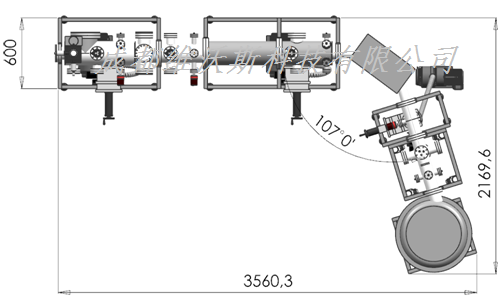

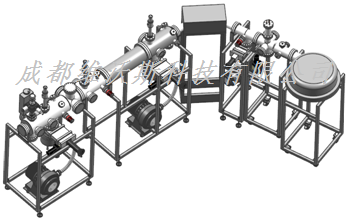

简介：客户某研究机构，用于脉冲离子束实验，真空系统主体采用圆柱形腔体设计，受力均匀、强度更高；腔体材质采用SUS304，无磁、耐腐蚀、放气率低；腔体全部采用氩弧焊，焊接后整体电化学抛光处理，空载真空好于1*10-5Pa；系统安装架采用30*30方刚焊接，表面抛光后喷塑处理，美观大方。
控制系统为分布式集中控制系统，网络结构采用星形网络与现场总线相结合的网络结构，这样既保障了系统控制的集中性，又提高了设备之间数据传输的准确性。系统结构分为三层：第一层为中央计算机系统，第二层为现场控制单元(PLC)，第三层为真空规、闸板阀、分子泵、前级泵等采集设备与电动执行机构。
|
